98A 3D

"Голицын"- изящный коттедж с двусветной гостиной

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
257.90225.63125.31
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)45700

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.74815

Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Дополнительное изображение 5 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

65.5 (  м3
Тип наружных стенгазобетон - 375 мм(400 мм)

138.6  м3
Тип внутренних стенгазобетон

33.9  м3
Тип перекрытиймонолитное ж/б

Тип кровлибитумная черепица "Тегола"

262.0  м2
Наружная отделкалицевой кирпич, штукатурка

272.6/84.6  м2
Наружная отделка цоколяоблицовочный камень 33.5 м2

Габаритные размеры домабез крылец

15.1х15.1  м
Высота домаот уровня пола первого этажа

9.9  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Мощность котлас бойлером горячей воды

50 кВт
Утеплительминеральная вата

Окна


Этот дом подкупает благородством облика и комфортностью планировки. Настоящий аристократ с тонкими чертами «лица» и «широкой душой». Особую изысканность ему придают большие оконные витражи с изящными переплетами, ограждения лестниц и балконов. Дом двухэтажный с небольшим чердаком и четырьмя отдельными входами. Основание дома – монолитная ж/б плита. По проектировке наружные стены строятся из газобетонных блоков 375(400) мм. Так что условно коттедж можно отнести к категории «проекты домов из газобетона».

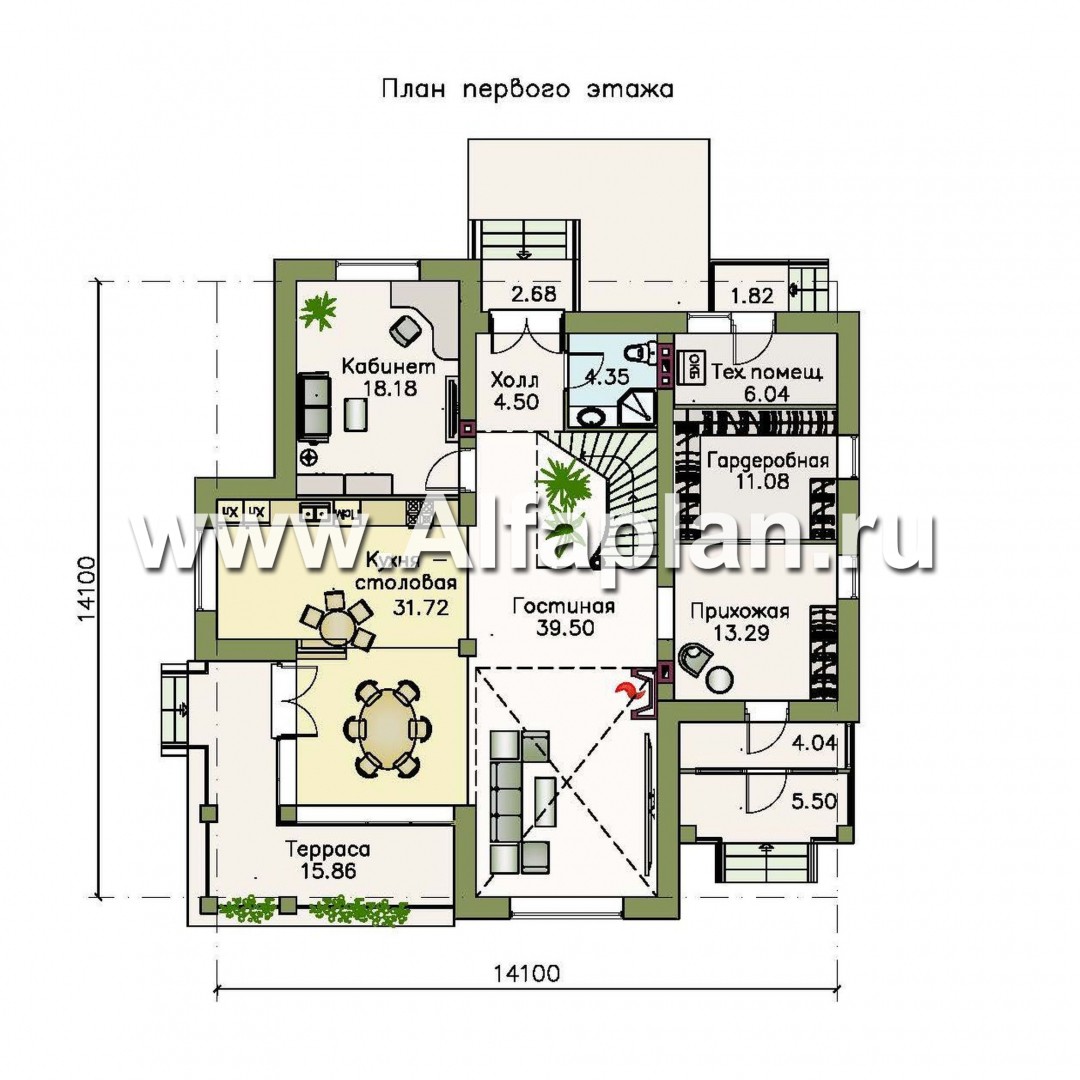

Парадный вход в дом находится в правой части главного  фасада. С левой  стороны  расположена  крытая терраса первого этажа. Большую часть первого этажа занимает гостиная. Она объединена с кухней-столовой и холлом в одно большое пространство, которое органично связано с террасой.  Окна  столовой как раз выходят в сторону террасы, за счет чего столовая очень светлая и одновременно уютная. Второй  свет гостиной не только зрительно увеличивает это пространство, но и придает ему парадность. Комфортно решена входная зона с просторной светлой прихожей и большой гардеробной. За гардеробной находится техническое помещение. Здесь разместились котельная и прачечная. Из технического помещения так же предусмотрен  выход  в сторону сада. Удобно расположен кабинет. Его можно использовать как жилую комнату для старших членов семьи. Рядом с кабинетом (спальней) находятся душевая  с санузлом, лестница на второй этаж и выход в сад. Спальную зону второго этажа также отличает высокий уровень комфорта. Вокруг лестничного холла размещены три спальни. Одна из спален, большая по площади, сблокирована с ванной комнатой и имеет свой балкон, который находится  над главным входом в дом. Две другие смежные спальные комнаты  расположились в левой части здания и имеют один общий балкон. Из холла второго  этажа открывается вид во второй свет. Данный проект имеет зеркальное изображение коттеджа. Это поможет при выборе места на участке под строение, учитывая освещенность участка  и удаленность от соседних построек.

Возможно, когда вы будете детально знакомиться с данным коттеджем, он может не понравиться вам. Тогда сразу посоветуем вам не тратить драгоценное время в поисковиках, а сразу же заходить в нашу базу, где представлены интереснейшие проекты домов в количестве 450 штук.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Александр из города Москва написал(а) 12.09.2017:

Добрый день, а возможно перекрыть плитой второй свет, в зачет ещё одной спальни, на втором Этаже? Спасибо.

Добрый день, Александр,

организовать комнату вместо второго света не составит труда (для этого достаточно будет сделать стандартное перекрытие, что технически даже проще). При необходимости мы можем за небольшую доплату внести изменения в объеме Паспорта проекта (без корректировки рабочей документации), т.е. отобразить его на планах, фасадах, разрезе дома и в пояснительной записке.
Марат из города Алматы (Алма-Ата, Казахстан) написал(а) 31.08.2017:

Здравствуйте! Очень изящный проект. Интересует следующий вопрос, возможно ли использовать ваш проект с адаптацией для Казахстана. Дело в том, что согласно местному законодательству, эскизный и рабочий проекты может разработать только проектировщик с государственной лицензией Республики Казахстан. Кроме того, Алматы (Алма-Ата) сейсмоопасный район, и требуется доработка с учетом сейсмики, иначе проект не пройдет экспертизу, и строить по нему будет нельзя. Отдельный вопрос по фундаменту, он тоже будет определяться и разрабатываться проектировщиком на месте, с учетом результатов геологии участка, что также учитывается при экспертизе проекта. В последующем, проектировщик должен осуществлять авторский надзор и подписать акт ввода в эксплуатацию. Поясните, пожалуйста, что вы предоставляете в данном случае, и какие возможны доработки данного проекта, с учетом соблюдения ваших авторских прав. Благодарю

Здравствуйте, Марат!

Именно так, как Вы описываете, и происходит. Из Казахстана у нас заказывают проекты и адаптируют силами местных специалистов. Наша архитектурная студия находится в Петербурге. У нас нет сейсмики и Лицензии на разработку проектов в сейсмоопасных районах, соответственно, тоже нет. Поэтому Вам необходимо проконсультироваться со специалистами в Вашем районе застройки. Скорее всего, они смогут решить эти вопросы.

Анзор из города Нальчик написал(а) 15.05.2017:

Есть несколько пожеланий. Возможно ли гардероб в прихожей поделить на две комнаты и сделать одну из них санузлом. Так же хотелось бы перенести камин к противоположной стене, кухню поменять со столовой местами, на втором этаже убрать вход на общий балкон для спальни с французким балконом, по фассаду - накрыть навесами два открытых балкона

Добрый день, Анзор,
Ширина гардеробной 3700, длина 3000, организация санузла не будет проблемой. Стена между прихожей и гардеробной не является несущей, поэтому ее можно также передвигать по Вашему усмотрению. По проекту между гостиной и столовой идет несущий кирпичный столб и стеклянная перегородка. При желании эта стена может быть сделана из газобетона или кирпича. Конструкция кровли позволяет перенести камин к этой стене. Также будет возможность поменять местами кухню и столовую, закрыть выход на балкон из спальни (заменить балконную дверь на окно) и продумать навесы. Все перечисленные изменения не являются конструктивными и могут быть реализованы силами строителей (БЕЗ внесения в рабочую документацию). При необходимости мы можем отобразить эти изменения для Вас в объеме паспорта проекта (т.е. показать их на планах, фасадах и разрезах дома, а также в пояснительной записке).
