114B «Воронцов» - проект двухэтажного дома из газобетона с эркером, с биллиардной в мансарде, комфортной планировкой

«Воронцов» - проект двухэтажного дома из газобетона с эркером, с биллиардной в мансарде, комфортной планировкой - основное изображение К зеркальному варианту

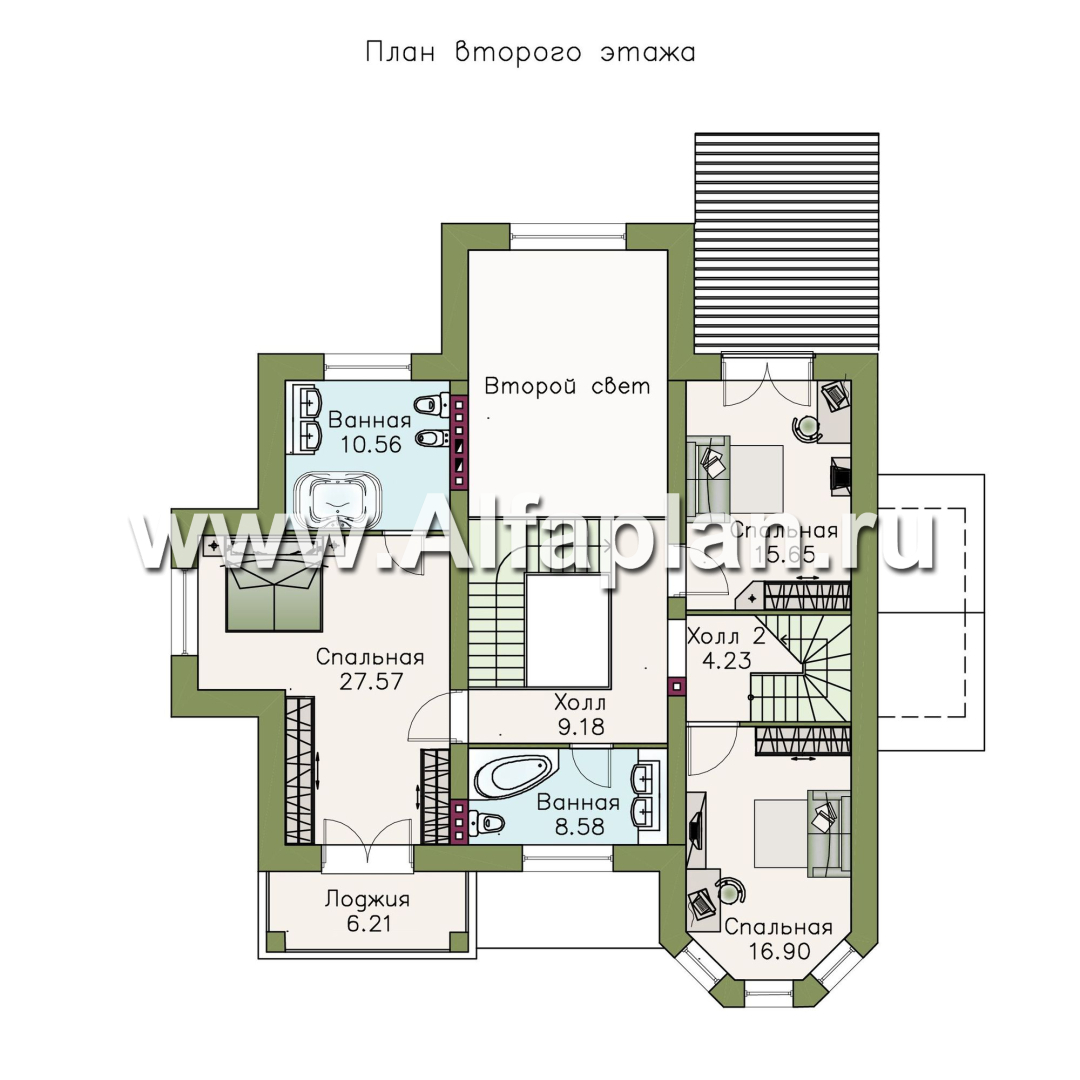

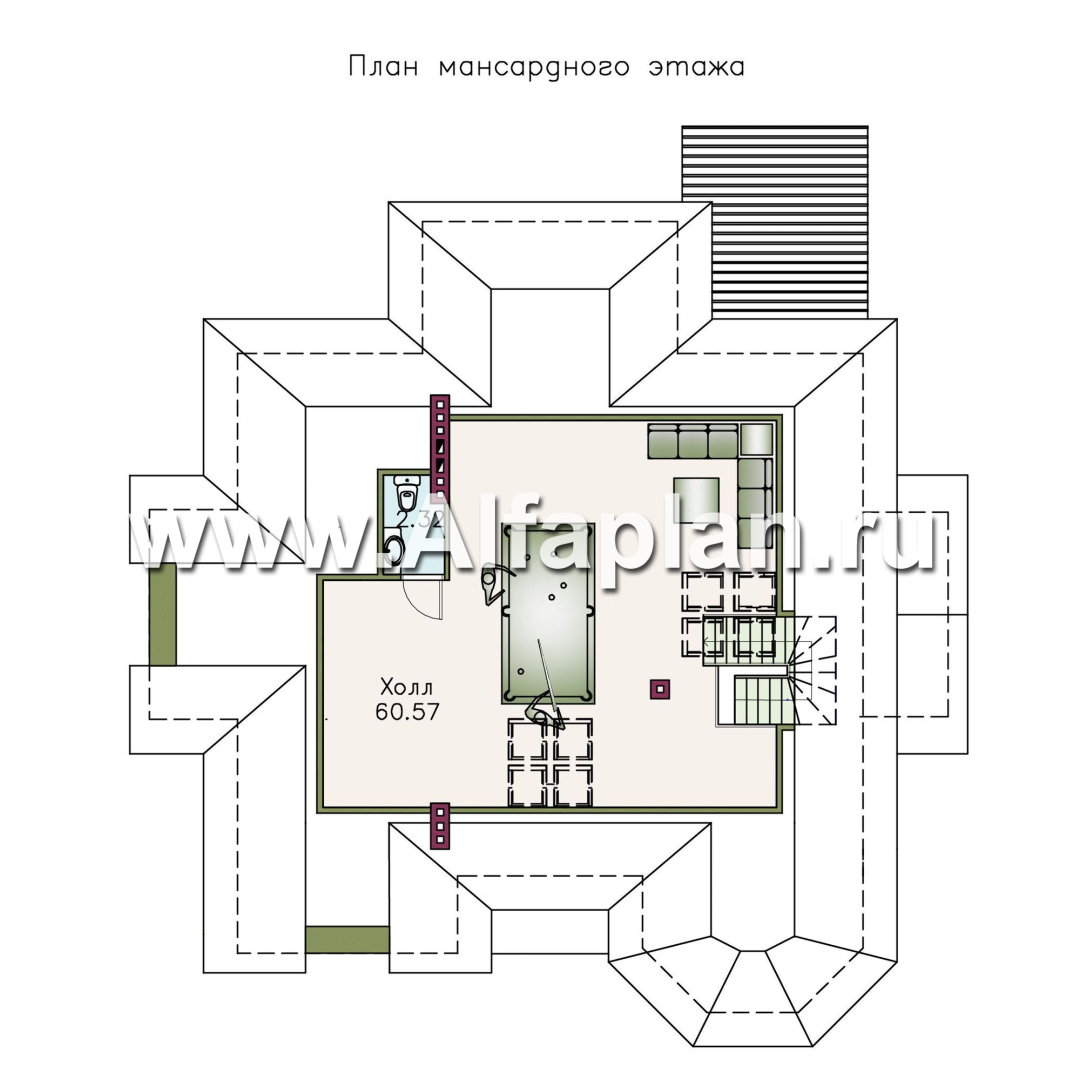

«Воронцов» - проект двухэтажного дома из газобетона с эркером, с биллиардной в мансарде, комфортной планировкой - план дома
«Воронцов» - проект двухэтажного дома из газобетона с эркером, с биллиардной в мансарде, комфортной планировкой - план дома
«Воронцов» - проект двухэтажного дома из газобетона с эркером, с биллиардной в мансарде, комфортной планировкой - план дома
«Воронцов» - проект двухэтажного дома из газобетона с эркером, с биллиардной в мансарде, комфортной планировкой - дизайн дома №1
«Воронцов» - проект двухэтажного дома из газобетона с эркером, с биллиардной в мансарде, комфортной планировкой - дизайн дома №2
«Воронцов» - проект двухэтажного дома из газобетона с эркером, с биллиардной в мансарде, комфортной планировкой - дизайн дома №3
«Воронцов» - проект двухэтажного дома из газобетона с эркером, с биллиардной в мансарде, комфортной планировкой - дизайн дома №4

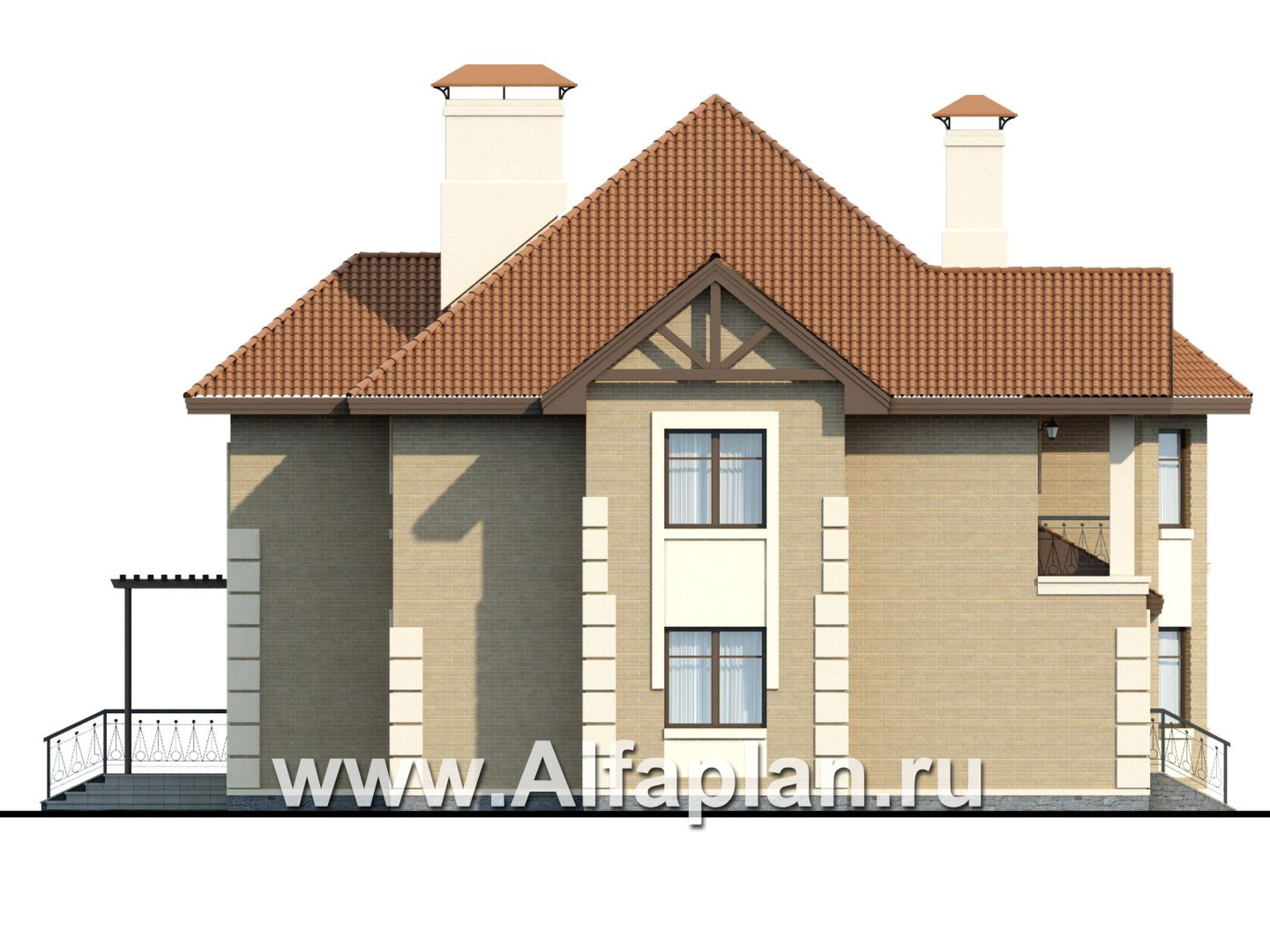

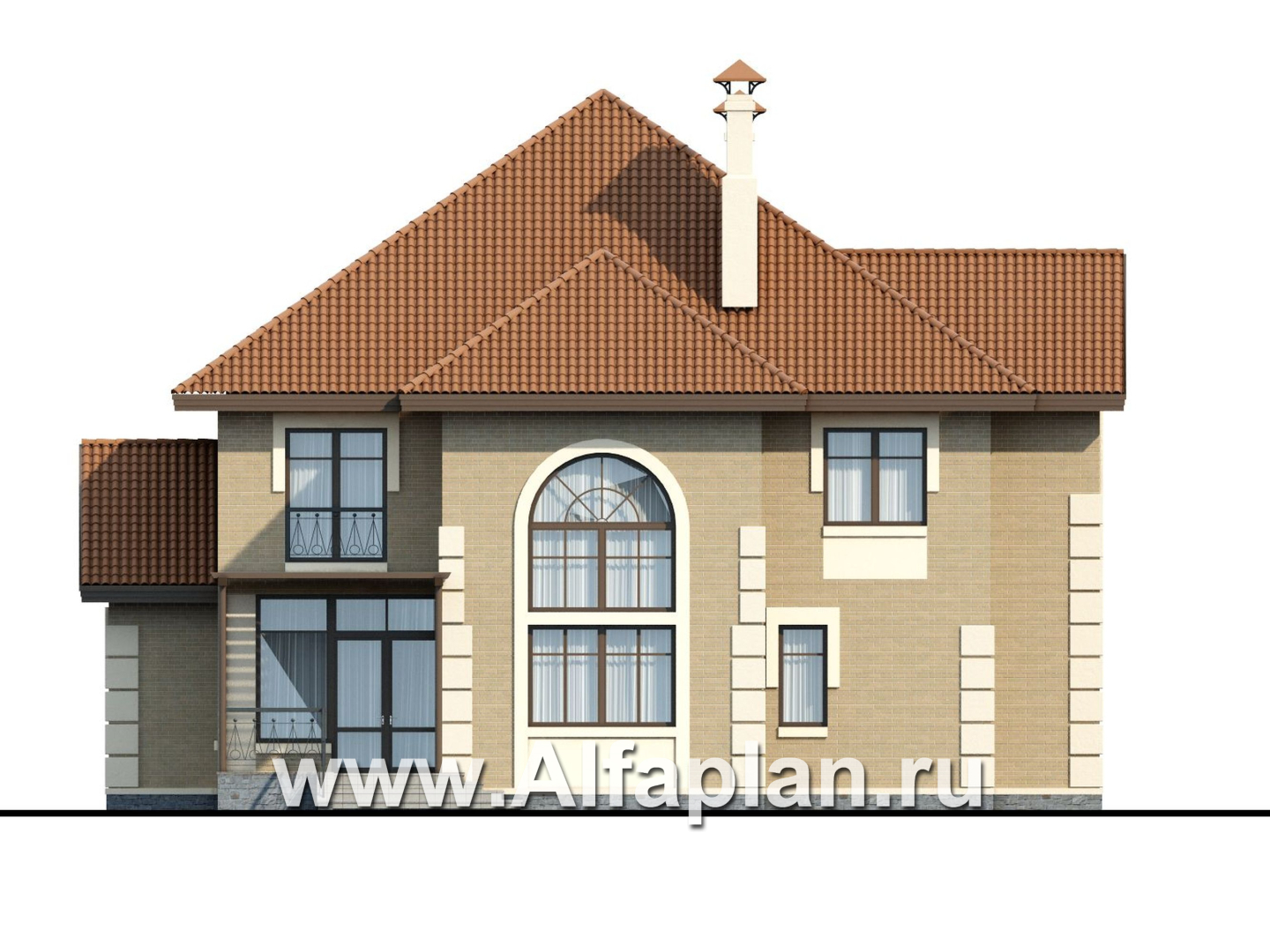

«Воронцов» - проект двухэтажного дома из газобетона с эркером, с биллиардной в мансарде, комфортной планировкой - фасад дома
«Воронцов» - проект двухэтажного дома из газобетона с эркером, с биллиардной в мансарде, комфортной планировкой - фасад дома
«Воронцов» - проект двухэтажного дома из газобетона с эркером, с биллиардной в мансарде, комфортной планировкой - фасад дома
«Воронцов» - проект двухэтажного дома из газобетона с эркером, с биллиардной в мансарде, комфортной планировкой - фасад дома
  • Один в Один!
Автор проекта: В. Тарасов
  • Общая площадь дома:234.34 м²
  • Площадь отапливаемых помещений:220.98 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    55 500 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    11 300 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    6 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
  • Вариант фундамента - ленточный монолитный глубиной заложения 1м60см    6 500 ₽
  • Вариант перекрытия - из сборных ж/б плит над 1 этажом    6 500 ₽
Стоимость, дополнительные опции только для проектов Тарасова В.А.:
  • Электронная копия в формате PDF     5 000 ₽
  • Корректировка Паспорта проекта
    (в зависимости от пожеланий)        По дог.
  • Корректировка конструкций дома
    (в зависимости от пожеланий)        По дог.
  • Разработать установку скрытых алюминиевых роллет (опция, отдельный альбом)    1 ₽
Заказать проектПоложить в мои желания
Купить в один кликЗадать вопрос по проекту
Спасибо за обращение к нам, в ближайшее время мы вам ответим

Архитектурные проекты домов и подробные строительные чертежи. Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. требуют Привязки к конкретному участку строительства. Смотрите страницу СОСТАВ ПРОЕКТА ДОМА.

Авторский дизайн фасадов и комфортные планировки коттеджей, тысячи построенных домов - доверьте нам проект вашего идеального дома вдали от городской суеты.

Общая площадь дома 234.34 м²
Площадь мансарды 62.89 м²

«Воронцов» - проект двухэтажного дома из газобетона с эркером, с биллиардной в мансарде, комфортной планировкой - технические характеристики

Тип фундамента монолитная ж/б плита 46 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 141 м³
Тип внутренних несущих стен кирпич 24.6 м³
Тип перекрытий монолитная ж/б плита
Тип кровли битумная черепица 290 м²
Наружная отделка стен лицевой кирпич, декоративная штукатурка 353.4/37.4 м²
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Габаритные размеры дома без крылец 16.4 м x 16.2 м
Высота дома от уровня пола 1-го этажа 11.21 м
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа от пола до потолка 2.95 м
Высота мансардного скоса эксплуатируемый чердак
Ширина 15 м
Длина 14 м
Мощность котла с бойлером горячей воды 60 кВт
Расчётная электрическая нагрузка с учетом электроплиты 20.67 кВт
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Варианты проекта

Превью проекта ««Воронцов» - проект двухэтажного дома с эркером, с биллиардной в мансарде, планировка со спиральной лестницей»
  • Один в Один!
Подробнее
«Воронцов» - проект двухэтажного дома с эркером, с биллиардной в мансарде, планировка со спиральной лестницей
  • 6
  • 3
  • .
  • Площадь
    243.52 м²
  • 114A
Превью проекта ««Воронцов» - проект двухэтажного дома из газобетона с эркером, с биллиардной в мансарде, с гаражом на 2 авто» Подробнее
«Воронцов» - проект двухэтажного дома из газобетона с эркером, с биллиардной в мансарде, с гаражом на 2 авто
  • 6
  • 4
  • 2
  • .
  • Площадь
    294.45 м²
  • 114E
Превью проекта ««Воронцов»_ДУО - проект двухэтажного коттеджа с эркером + проект бани с эркером и с террасой» Подробнее
«Воронцов»_ДУО - проект двухэтажного коттеджа с эркером + проект бани с эркером и с террасой
  • .
  • Площадь
    241.1 м²
  • 114B+227C

Описание проекта

«Воронцов» - проект двухэтажного дома из газобетона с эркером, с биллиардной в мансарде, комфортной планировкой

Акции

Постоянные АКЦИИ, подробней: (ССЫЛКА)

Сервис для заказчиков

  • Сервис
    для заказчиков

    Внесение изменений в проекты

    Подробнее
  • Корректировка
    конструкций

    Изменение фундамента, перекрытий, теплые полы

    Подробнее
  • Планировка
    участка

    Разбивочный план, благоустройство, озеленение

    Подробнее
  • Индивидуальное
    проектирование

    Разработка проекта по заданию Закачика

    Подробнее
  • Индивидуальный
    фасад

    Корректировка фасада по желаниям заказчика

    Подробнее

Похожие планировки

Похожие проекты Вместе с этим проектом предлагаем

Комментарии 5

  • Далматово

    Вопрос по проекту 114B Здравствуйте, подскажите пожалуйста возможен ли вариант стен данного проекта из теплой керамика 380 мм и облицовочного кирпича без утепления ?

    Здравствуйте, Вадим!

    Да, поризованный керамический блок можно использовать при строительстве. Малоформатный блок 2NF (250х120х138) не потребует дополнительных мероприятий, для раскладки крупноформатного блока потребуется применить доборные, угловые элементы. Но они есть в номенклатуре производителя.  Пересчет материала на проектном уровне не производится.

    Ответ на комментарий
    Моя оценка
  • Далматово

    Вопрос по проекту 114B Скажите еще по поводу точки росы в кирпичной стене с утеплителем? Вы её рассчитываете?

    Добрый день, Вадим.
    Многослойная конструкция стен в проектах выполнена в соответствии с существующими теплотехническими нормами.
    Подробную авторскую статью  главного архитектора Тарасова В.А. по конструкции наружных стен можно прочитать на нашем сайте:
    Ответ на комментарий
    Моя оценка
  • Далматово

    Вопрос по проекту 114B. Здравствуйте, по проекту кирпичные несущие стены однослойные или же многослойные?

    Вадим, здравствуйте.

    По проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес -500 кг/м3, марка на прочность В3.5), или пустотный кирпич - 380мм.(альтернативно). Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, воздушный зазор -30-40 мм. и лицевой кирпич -85-120 мм.

    Ответ на комментарий
    Моя оценка
  • Далматово

    Вопрос по проекту 114B. Здравствуйте, подскажите пожалуйста какая высота у цоколя по проекту?

    Здравствуйте, Вадим!

    Благодарим Вас за внимание к нашим проектам и обращение в нашу студию. Высота цоколя - 690 мм.

    Ответ на комментарий
    Моя оценка
  • Обнинск

    Вопрос по проекту 114B Здравствуйте! Не первый раз обращаюсь к Вам по этому проекту, решение о покупке принял. Но интересует ряд вопросов о варианте исполнения и приобретаемой документации. Хочу заказать у Вас зеркальный вариант! С ленточным заглубленным фундаментом! В исполнении пола первого этажа под плиты перекрытия! Дом планируется возводить из поризованного керамического блока с размерами 440×250×219 , а облицовывать кирпичом с размерами 250×85×65 , между облицовкой и стеной планируется использовать утеплитель. При обращении просили указать код «373». Интересует Архитектурно-строительные чертежи (АС) и Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование. С нетерпением жду ответа!

    Здравствуйте, Андрей!
    зеркальный вариант проекта разработан. Ленточный монолитный фундамент также разработан, глубина заложения 1.6. Полы на всех этажах монолитные. Разработка сборных перекрытий возможна, если Вы видите в этом смысл. Стоимость разработки перекрытий и сроки см. https://www.alfaplan.ru/genplan/. Замена на керамический поризованный блок возможна. При использовании блока 2NF дополнительные мероприятия не потребуются. При использовании крупноформатного блока потребуются доборные угловые элементы, но они, как правило, есть в номенклатуре производителя. На проектном уровне такой пересчет не производится.
    Ответ на комментарий
    Моя оценка
